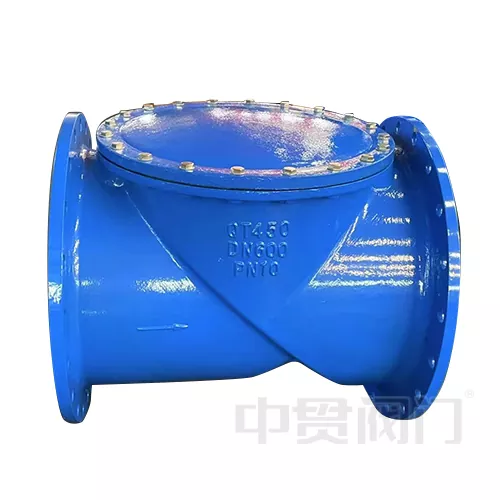

Comhla seiceála luascáin dearadh flap neamh-ais

Dearadh Swing Dearadh Flap Neamhthuairisc Dearadh le haghaidh córais sreafa ard (trastomhas DN50-DN1200, brú PN16-PN40), cainéal sreafa iomlán (comhéifeacht sreafa CV: 0.2-0.5) atá feistithe le hingíní féin-bhealaithe, is féidir leo déileáil le meáin aibí go 400 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ Tá sé ar fáil i 316L cruach dhosmálta, cruach déphléacsacha. Leathnaíonn an dearadh saor ó earrach an timthriall cothabhála go dtí níos mó ná 8 mbliana, agus tá a fheidhmíocht i bhfad níos mó ná an fheidhmíocht a bhaineann le comhlaí seiceála traidisiúnta ardaitheoir. Tá sé oiriúnach do phíblínte ola, córais comhdhlúthúcháin gléasra cumhachta agus cásanna meáin chreimneacha ceimiceacha

Dearadh Struchtúrach agus Prionsabal Oibre

Is féidir le trí chuid a roinnt go príomha i dtrí chuid den chuid is mó. Ar an gcéad dul síos, comhla seiceála swing flap neamh-fhillte le cruach dhosmálta nó cruach déphléacsach, le tiús 1/5 ~ 1/8 de thrastomhas an phíobáin, agus is féidir leis an dromchla a bheith ina phláta crua.

Ar an gcéad dul síos i gcainéal sreafa friotaíochta íseal, toisc go bhfuil dearadh iomlán (tolladh iomlán) ann, is é an chomhéifeacht friotaíochta sreafa (luach kV) 40% ~ 60% níos ísle ná comhlaí seiceála traidisiúnta ardaitheoir; Chomh maith leis sin, sroicheann an uillinn oscailte flap 75 ° ~ 85 °, ag laghdú an chaillteanais brú de bharr suaiteachta, agus tá sé oiriúnach do chásanna sreafa móra (mar shampla píblínte uisce DN1200).

Tá córas séalaithe éagsúla ann, is féidir suíochán comhla seiceála dearadh flap neamh-fhillte a roghnú ó rónta EPDM, NBR nó miotail chrua, agus comhlíonann an leibhéal sceite caighdeán API 598 Aicme IV; Nuair a dhúntar é, is é an t -am teagmhála idir an flap agus an dromchla ina saothraítear rónta0.2 soicind, rud a chuireann cosc ​​go héifeachtach ar thionchar casúr uisce. Nuair a théann an meán ar aghaidh, spreagann an brú an diosca comhla le hoscailt; Nuair a fhilleann an ráta sreafa go nialas nó nuair a shreabhann sé ar ais, dúnann an diosca comhla go huathoibríoch mar gheall ar a mheáchan féin agus an difríocht brú droim ar ais.

Réimsí feidhme tipiciúla:

1. Gléasra Uisce

2. Cosc ar ais -sreabhadh asraon caidéil le haghaidh píblínte amhola;

3. Córas aisghabhála comhdhlútháin do ghléasraí cumhachta teirmeacha;

4. Rialú um fhilleadh sloda do ghléasraí cóireála séarachais;

5. Cosaint idircheaptha do na meáin chreimneacha (amhail aigéad sulfarach 50%) i bplandaí ceimiceacha.
