Cad é an táthú butt? Cad iad na difríochtaí ó naisc BW go SW, flanged, snáithithe?

2026-05-12 0 Fág teachtaireacht dom

Is modh táthú é táthú Butt ina gcuirtear foircinn dhá phíosa oibre os comhair a chéile, a théitear go comhuaineach ar fud an dromchla deiridh iomlán, agus tá brú praiticiúil chun nascáil adamhach a bhaint amach idir an dá phíosa oibre sa stát soladach, agus mar sin iad a nascadh i bpíosa amháin.

Chun cabhrú leat tuiscint níos suntasaí a fháil, cuirtear comparáid ar fáil ó go leor peirspictíochtaí:

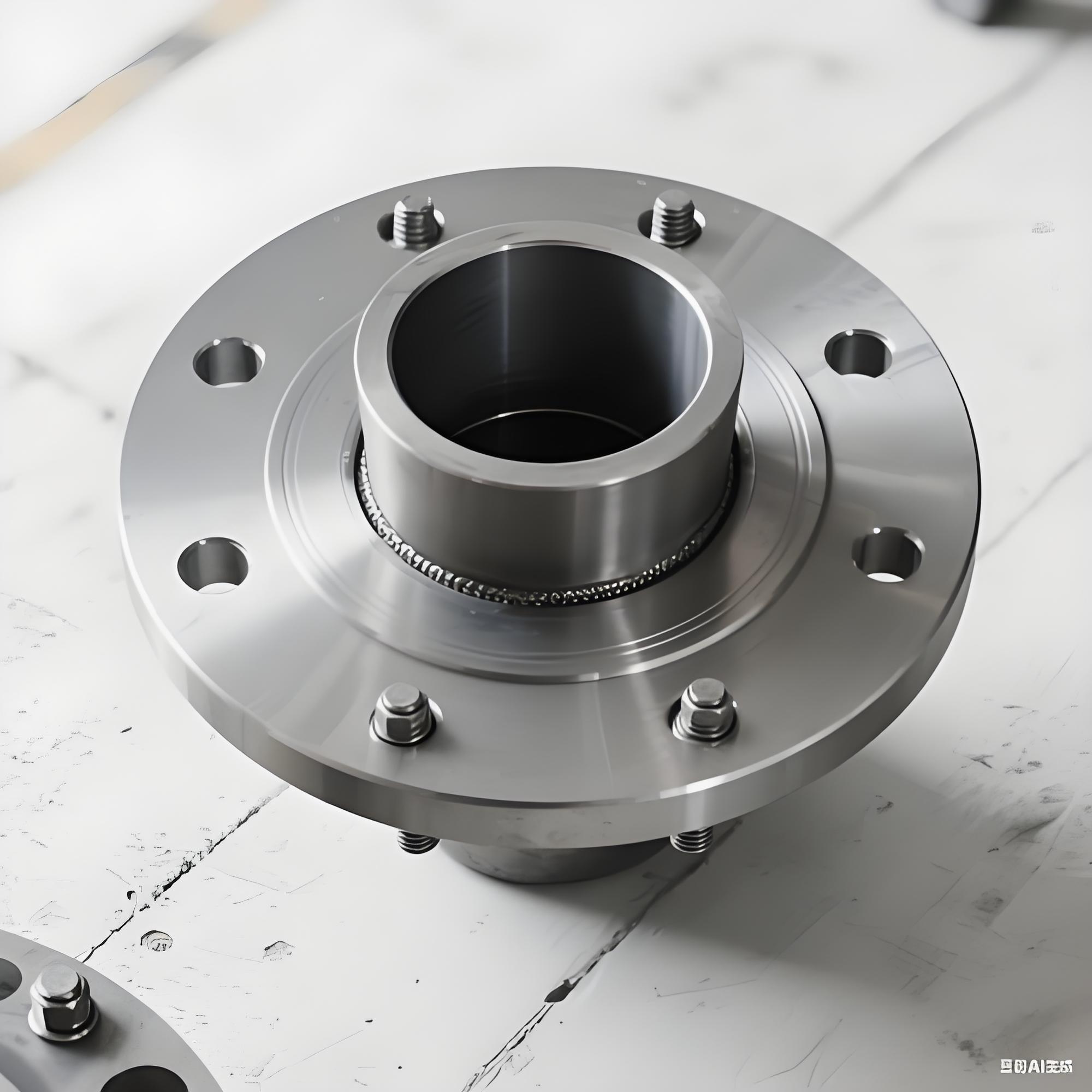

1. Difríocht ó "Táthú Soicéad" (a úsáidtear go ginearálta le haghaidh píopaí leadránach beag)

Mír Comparáide	Táthú Butt	Táthú Soicéad
Modh Ceangail	Tá na foircinn líneáilte suas go sruthach agus táthaithe go díreach	Cuirtear foirceann amháin isteach sa cheann eile agus filléad táthaithe ar an taobh amuigh
Raon Méid Píob	De ghnáth a úsáidtear le haghaidh DN50 agus os a chionn	De ghnáth a úsáidtear le haghaidh DN50 agus níos lú
Cineál Weld	Butt weld, treá iomlán	Táthú filléad, ní threáitear é go hiomlán
Bearna Inmheánach	Gan chéim, balla istigh réidh	Tá bearna ann, a d'fhéadfadh meáin a charnadh nó a bheith ina chúis le creimeadh
Modh Cigireachta	Is féidir é a radagrafaíocht (RT), iontaofacht ard	Deacair radagraf (RT), MT nó PT den chuid is mó
Cumas Neart	In ann brú níos airde, teocht agus ualaí tuirse a sheasamh	Oiriúnach do bhrú íseal agus coinníollacha statacha

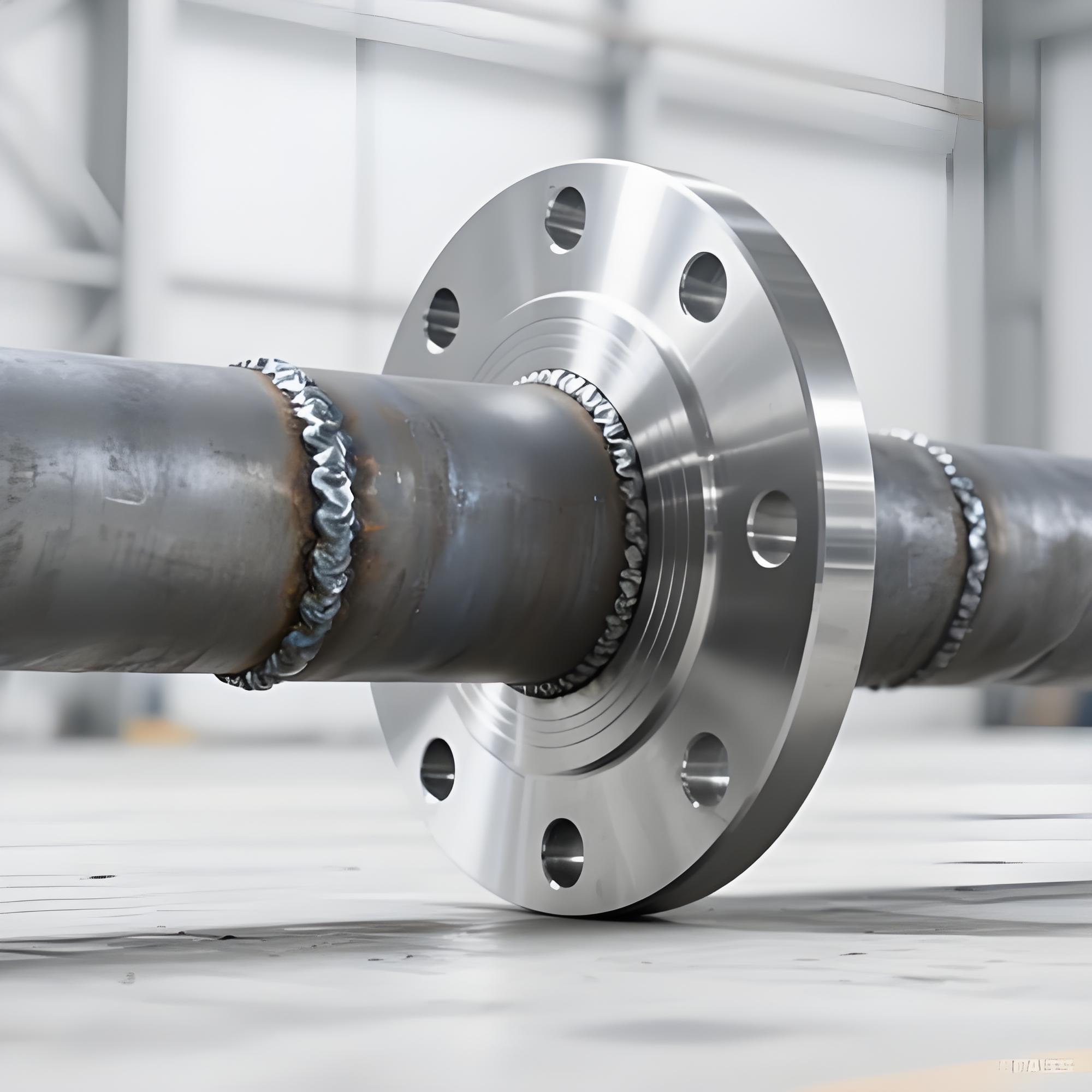

2. Difríocht ó "Flanged Connection" (a úsáidtear go minic le haghaidh comhlaí agus comhéadain trealaimh)

Mír Comparáide	Táthú Butt	Ceangal Flanged
Ceangal Dúlra	Buan, neamh-inbhainte	Inbhainte, éasca le cothabháil agus athsholáthar
Pointe Séalaithe	Gan aon róin gasket; is é an táthú féin an séala	Ag brath ar gaiscéid agus boltaí; tá pointí sceite féideartha ann
Coinníollacha Seirbhíse	Teocht ard, brú ard, rothaíocht teocht dian	Coinníollacha traidisiúnta is féidir, a uasghrádú le rátálacha gasket éagsúla
Suiteáil & Cothabháil	Éilíonn welder oilte; deacair a mhodhnú tar éis táthú	Tionól tapa le géarú bolt; áisiúil le haghaidh iniúchta
Meáchan & Spás	Sábhálann struchtúr dlúth, gan aon flanges, spás agus ábhar	Áitíonn flanges níos mó spáis, cuireann siad meáchan agus costas leis
Feidhmchláir tipiciúla	Príomhlínte gaile, línte seirbhíse hidrigine, naisc comhla ard-teocht ardbhrú	Comhéadain trealaimh, comhlaí nó hailt píopaí a dteastaíonn díchóimeáil rialta orthu

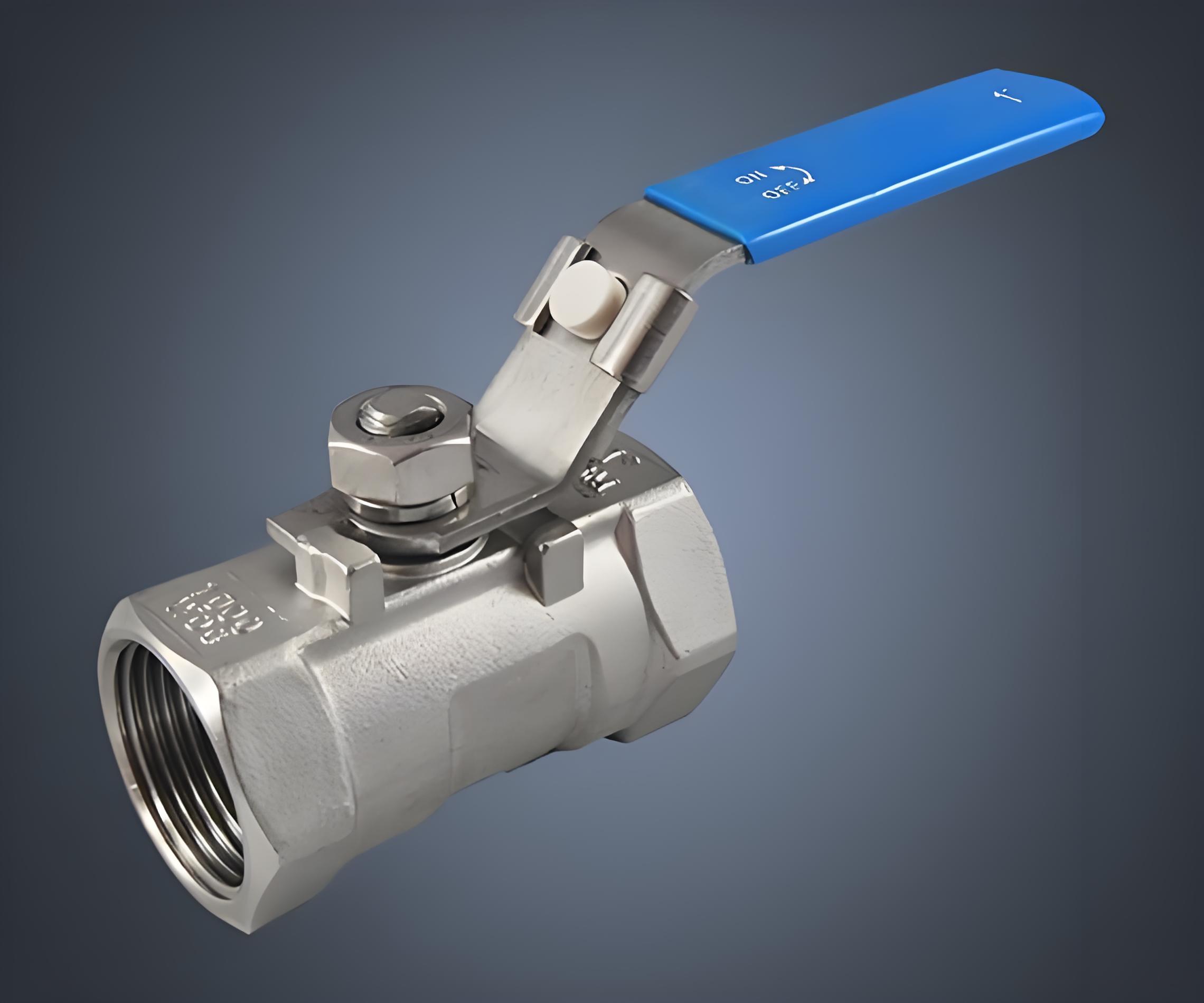

3. Difríocht ó "Ceangal Snáithithe" (a úsáidtear go minic le haghaidh tolladh beag, brú íseal)

Mír Comparáide	Táthú Butt	Ceangal Snáithithe
Iontaofacht Séalaithe	Fíor-ard, gan aon sceitheadh (má tá an táthú slán)	Íseal, ag brath ar shéalaithe nó téip PTFE; is féidir a scaoileadh faoi chreathadh
Teorainn Brú/Teochta	Is féidir é a úsáid le haghaidh brú ultra-ard agus teocht ultra-ard	Teoranta do bhrú meánach/íseal agus gnáth-theocht nó teocht mheasartha
Neart Ceangal	Comhleádh go hiomlán, neart gar do bhunmhiotal	Tiúchan strus ag an bhfréamh snáithe
Deacracht Suiteáil	Éilíonn trealamh táthú agus welder oilte	Ní gá ach uirlisí láimhe; is féidir iad a chur le chéile go tapa ar an suíomh
Riosca Sceitheadh	Beagnach aon sceitheadh má tá an táthú fuaime	Féadfaidh sceitheadh tarlú de réir a chéile le rothaíocht teochta nó creathadh

Achoimre: Cathain a Roghnaigh "Táthú Butt"?·
Méid píopa≥ DN50
Seirbhís:teocht ard (m.sh., os cionn 450 ° C) nó brú ard (m.sh., os cionn 10MPa)
Tá riosca nialais sceite ag teastáil, m.sh. meáin thocsaineacha, inadhainte nó pléascacha
Ní mór radagrafaíocht a dhéanamh ar an bpíobán le haghaidh cáilíocht inrialaithe táthú
Saol deartha fada, cothabháil íosta nó gan choinne (m.sh., príomhlínte gaile i stáisiúin chumhachta)

In aon abairt amháin: Is é táthú Butt an modh nasctha is láidre, is iontaofa agus neamh-inbhainte, atá oiriúnach do choinníollacha seirbhíse troma leamh, ard-teocht, ardbhrú, gan sceitheadh.
