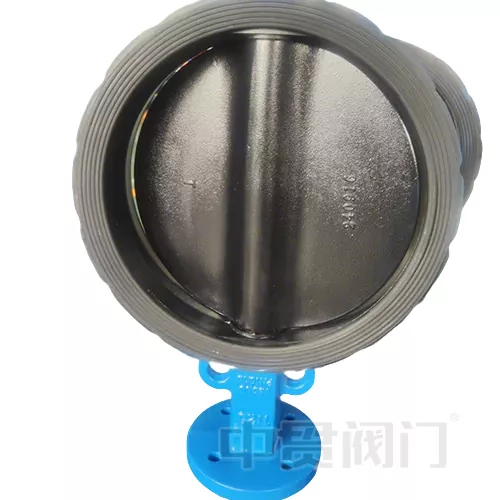

EN593 Dearadh Comhla Féileacán Caighdeánach

Mar shonraíocht thábhachtach i réimse na gcomhlaí tionsclaíocha san Eoraip, soláthraíonn an caighdeán dearaidh EN593 creat córasach do dhearadh, monarú agus tástáil comhlaí féileacán miotail. Déanfaidh an t -airteagal seo anailís dhomhain ar chroí -riachtanais an chaighdeáin agus déanfaidh sé iniúchadh ar na buntáistí teicniúla a bhaineann le comhlaí féileacán a chomhlíonann an caighdeán seo (EN 593 Comhla Féileacán Caighdeánach) i gcásanna tionsclaíocha.

Sonraíochtaí lárnacha de chaighdeán EN593

D'fhorbair an Coiste Eorpach um Chaighdeánú (CEN) EN593 agus tá sé infheidhme maidir le comhlaí féileacán miotail a dhearadh i gcórais phíblíne flanged nó táthaithe, ag clúdach feidhmeanna aonraithe, rialála agus rialaithe. I measc na mbuaicphointí teicniúla atá aige tá:

Raon brú agus méid:

1. Brú ainmniúil (PN): 2.5 go 40 barra; Grád Caighdeánach Meiriceánach (Rang): 150 go 300;

2. Trastomhas ainmniúil (DN): DN20 go DN2400, le tacaíocht uasta de dhearadh trastomhas 2.4 méadar (DN2400);

3. Éilíonn iarratais speisialta (amhail rialú próisis) tagairt do chaighdeáin fhorlíontacha EN1349 agus EN60534-2-1.

Riachtanais Ábhair agus Struchtúracha:

1. Ní mór an comhlacht comhla a dhéanamh as miotal atá frithsheasmhach in aghaidh creimthe (mar shampla cruach charbóin, cruach dhosmálta nó cruach déphléacs) agus comhlíonann siad deimhniú ábhair EN 10204;

2. Ní mór neart torsional a bheith ag an ngas agus an pláta féileacán comhla, agus ní mór an séala suíochán comhla a oiriúnú do rónta boga (EPDM/FKM) nó rónta crua miotail-go-miotal;

3. Leanann na toisí nasc flange an caighdeán EN 558 go docht chun idirmhalartaitheacht dhomhanda a chinntiú.

Sonraíochtaí tástála feidhmíochta:

1. Tástáil Séalaithe: De réir chaighdeán ISO 5208, baintear sceitheadh ​​nialas amach ag 1.1 uair an brú rátáilte;

2. Fíorú chasmhóiminte oibriúcháin: Tar éis an achtúire a shuiteáil, ní mór dó 1000 tástálacha rothaíochta oscailte agus dúnta a rith, agus is é an luaineacht chasmhóiminte 5%;

3. Tástáil Neart Brú: Caithfidh an comhlacht comhla tástáil brú hidreastatach de 1.5 huaire an brú PN a sheasamh ar feadh 3 nóiméad gan dífhoirmiúchán

Dearadh Caighdeán Dearadh Comhla Féileacán Caighdeánach go docht Lean na caighdeán seo, má theastaíonn caighdeán eile uait, déan teagmháil linn.

Buntáistí Teicniúla

Buntáistí teicniúla:

Déanann an chomhla féileacán a chomhlíonann an caighdeán EN593 (EN593 Dearadh Caighdeán Féileacán) go maith sna cásanna seo a leanas:

Inoiriúnaitheacht do na meáin chrua:

Trí dhromchla an phláta féileacáin a bharrfheabhsú le hala, PTFE nó plating miotail, is féidir leis aigéad láidir, gaile ardteochta agus meáin ghráinneach scríobacha13 a sheasamh;

2. Mar shampla, is féidir leis an gcomhla DN1600 creimeadh H2S a sheasamh ag coinníollacha 150 ℃ agus PN16 ar feadh i bhfad i gcóras aisghabhála sulfair planda peitriceimiceach.

Dearadh Séalaithe Ardéifeachtúlachta:

1. Laghdaíonn an struchtúr séalaithe déthreoch (éiceolaíoch dúbailte nó triple eccentric) an fhrithchuimilt a bhaineann le hoscailt agus dúnadh agus leathnaíonn sé saol na suíochán comhla;

2. Sroicheann leibhéal sceite an tsuímh chomhla róin bhoga Aicme VI (séala ar leibhéal na mboilgeog), agus comhlíonann an séala crua an Caighdeán Sábháilteachta Dóiteáin (API 607).

Poitéinseal Uasghrádaithe Chliste

1. Tacaíonn an comhéadan caighdeánaithe ISO5211 cearnógach (F05-F25) le comhtháthú tapa achtúirí leictreacha/aeroibrithe;

In éineacht leis an Idirlíon Tionsclaíoch de Rudaí (IIOT), is féidir monatóireacht a dhéanamh ar na sonraí rabhaidh comhla, teocht agus rabhaidh sceite i bhfíor -am.
